Модель YFZL охладитель типа «масло-воздух» с принудительной циркуляцией масла — это охлаждающее устройство, предназначенное для использования с маслонаполненными трансформаторами и аналогичными изделиями. Соответствует стандарту JB/T8315-2022 «Воздухоохладители с принудительной циркуляцией масла для трансформаторов».
1. Основная конструкция:

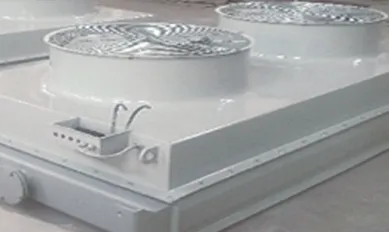

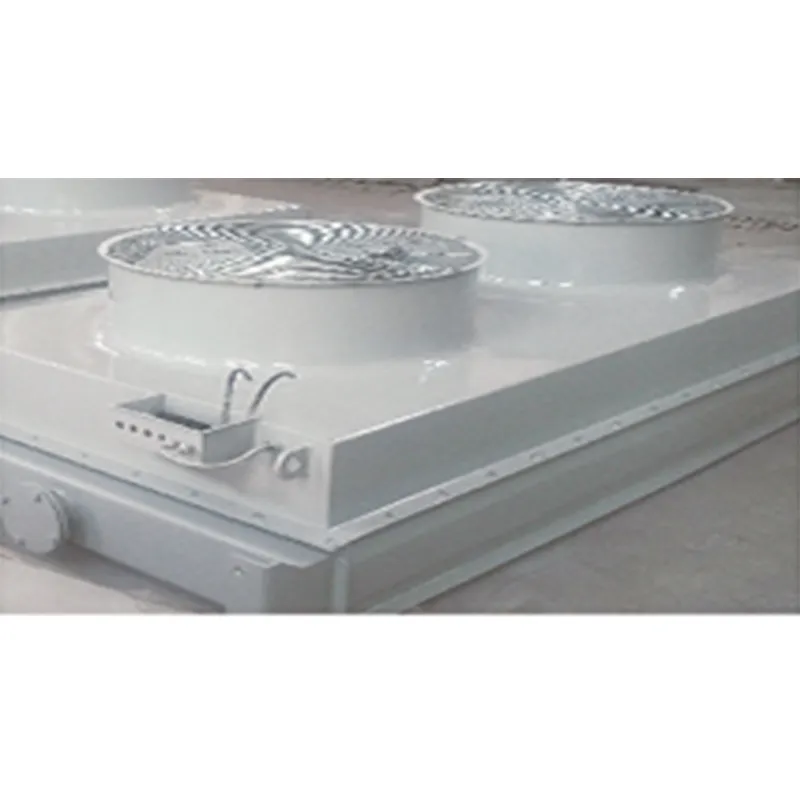

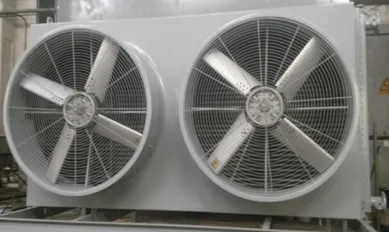

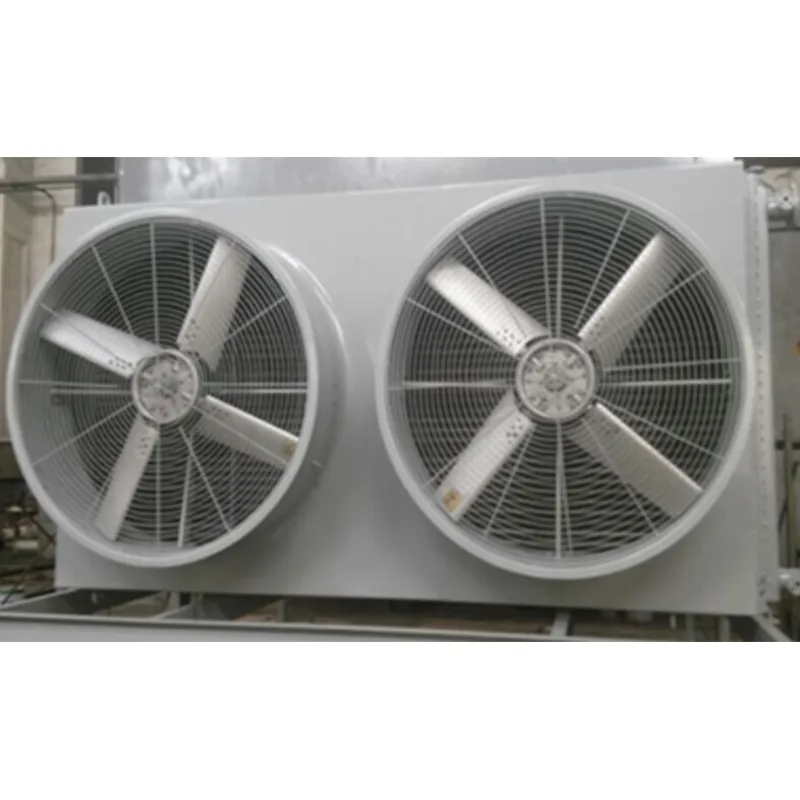

Как показано на рисунке, охладитель в основном состоит из собственно охладителя, направляющего кожуха вентилятора (внутри которого установлен вентилятор), локального шкафа управления и масляного насоса. Основной корпус образован пучком труб, соединённых с верхним и нижним распределительными масляными коллекторами. Через масляный насос и подводящий/отводящий маслопроводы он соединяется с баком трансформатора, образуя однопоточный масляный контур. На отводящем маслопроводе установлен указатель расхода для контроля состояния работы масляного контура.
2. Принцип работы:
Масляный насос охладителя подаёт нагретое масло из бака трансформатора в верхний распределительный масляный коллектор охладителя. Масло протекает по внутренним каналам охлаждающих элементов и возвращается в бак трансформатора через нижний распределительный масляный коллектор, формируя систему принудительной циркуляции. Когда нагретое масло течёт по охлаждающим элементам, его тепло передаётся через внешние стенки элементов и многочисленные рёбра в окружающее пространство. Благодаря действию турбулентности ламинарный поток масла переходит в турбулентный, что повышает эффективность теплопередачи. Со стороны воздуха вентилятор внутри направляющего кожуха принудительно затягивает холодный воздух, который уносит тепло, рассеиваемое внешними стенками охлаждающих элементов.
